    ajout bouton

    Message  ImPacT HEAVY le Ven 29 Juin - 10:08

    alors pour deporté un bouton cest tres simple il suffit de grater le carbone noir des contact afin de faire apparaitre le cuivre de maniere a pouvoir souder un fil ,il grater le coté phase et pour la masse il faut la recuperer sur le branchement au niveau de la prise du micro casque

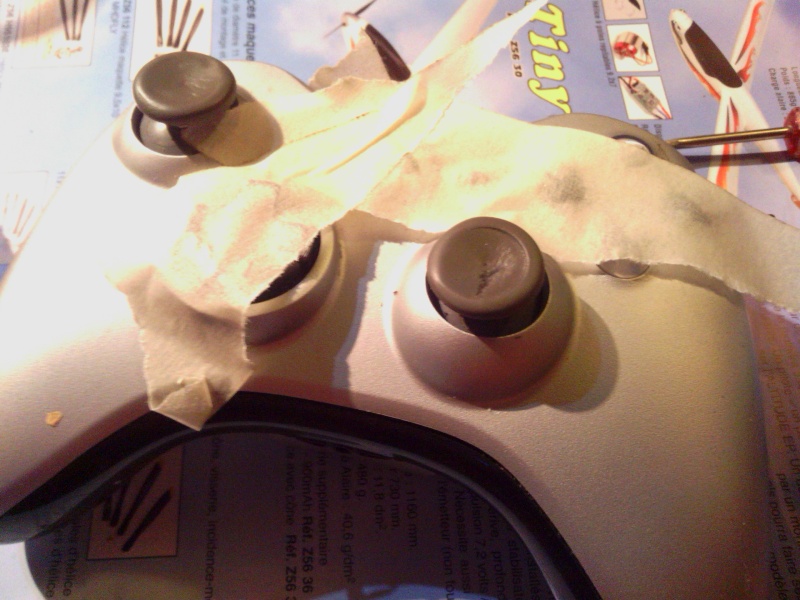

    ok donc on commence par le debut commencer par scotcher vos boutons sinon vla la misere au remontage

    ensuite il faut enlever les 7 vis se trouvant a l arriere avec une clée torx percée de 8 ou vous faites comme moi vous modifié un petit tournevis plat a la dremel


    ensuite vous allez avoir le circuit imprimé avec les contacts carbone correspondant aux touches

    avec un cutter gratter legerement le carbone afin de laisser apparaitre la piste en cuivre

    c est a cet endroit que vous allez souder le fils mais avant de souder il vat falloir identifié la phase et la masse du contact grace a un ohmmetre ou multimetre ,pour cela conecté le multimetre sur le - la ou les piles se mettent et faites contact sur les demi cercle en carbone le demi cercle ayant une resistance de 0 est donc la masse ,c est donc l autre ,la phase que vous aller gratté!!ok je prefere que vous le fassiez car ca change selon les manettes !ensuite vous pourrez souder le fils dessus

    sur ce fil vous aurez au préalable souder un petit bouton que l on trouve dans tout les appareils electro ,moi je les ai recup dans un vieux lecteur dvd ,percé un trou a l arriere de la manette passez les fils dedant avant de souder

    pour isoler au niveau du bouton j utilise de la colle a chaud !donc je recapepete on soude les fils sur le bouton puis un sur la phase que vous venez de gratter et l autre au niveau de la soudure de la borne - des piles remonter la manette et coller le bouton toujours a la colle a chaud la ou ca vous arrange le plus


    Dernière édition par bigbee le Lun 2 Juil - 15:22, édité 1 fois
    avatar
    mr_s.crow
    Poseur de mine fou

    Messages : 438
    Date d'inscription : 17/06/2012
    Age : 30
    Localisation : vichy

    Re: ajout bouton

    Message  mr_s.crow le Ven 29 Juin - 10:10

    moi je veux un tuto en vidéo lol!


    _________________
    Les hommes sont comme les chiffres : ils n'acquièrent de valeur que par leur position.

    .
    avatar
    ImPacT Cool
    Admin

    Messages : 1026
    Date d'inscription : 17/06/2012
    Age : 46
    Localisation : Belgique

    Re: ajout bouton

    Message  ImPacT Cool le Ven 29 Juin - 10:51

    une section "truc et astuce" merci Very Happy


    _________________
    CarpeDiem Smile
    Dommage pour Karl Schwarzschild Crying or Very sad
    The poilu
    avatar
    ImPacT l WraTh
    Admin

    Messages : 389
    Date d'inscription : 15/06/2012
    Age : 30
    Localisation : 64 - Pyrénées Atlantiques

    Re: ajout bouton

    Message  ImPacT l WraTh le Ven 29 Juin - 14:50

    Sympa comme petite astuce pour ceux qui n'ont pas les ou trouvent tout simplement trop cher l'acquisition d'une nouvelle manette.
    avatar
    mr_s.crow
    Poseur de mine fou

    Messages : 438
    Date d'inscription : 17/06/2012
    Age : 30
    Localisation : vichy

    Re: ajout bouton

    Message  mr_s.crow le Ven 29 Juin - 14:54

    j'essayerais sur une des innombrables manette cassé que possède mon frere


    _________________
    Les hommes sont comme les chiffres : ils n'acquièrent de valeur que par leur position.

    .
    avatar
    ImPacT l WraTh
    Admin

    Messages : 389
    Date d'inscription : 15/06/2012
    Age : 30
    Localisation : 64 - Pyrénées Atlantiques

    Re: ajout bouton

    Message  ImPacT l WraTh le Ven 29 Juin - 14:57

    mdr il en fait quoi de ces manettes il rage et les jette?
    avatar
    mr_s.crow
    Poseur de mine fou

    Messages : 438
    Date d'inscription : 17/06/2012
    Age : 30
    Localisation : vichy

    Re: ajout bouton

    Message  mr_s.crow le Ven 29 Juin - 15:02

    oui soit les touche lachent petit a petit car il joue à des jeu où il faut bourinner les touche (en générale ce sont les gachette qui merdent en premier). soit elle finissent dans le mur ou par prendre un coup de point. maintenant il a la technique, après en avoir passé plus d'une demi douzaine il garde une manette cassé a coté de lui et c'est elle qui ramasse.


    _________________
    Les hommes sont comme les chiffres : ils n'acquièrent de valeur que par leur position.

    .
    avatar
    ImPacT l WraTh
    Admin

    Messages : 389
    Date d'inscription : 15/06/2012
    Age : 30
    Localisation : 64 - Pyrénées Atlantiques

    Re: ajout bouton

    Message  ImPacT l WraTh le Ven 29 Juin - 15:04

    mdr une manette punching ball
    avatar
    mr_s.crow
    Poseur de mine fou

    Messages : 438
    Date d'inscription : 17/06/2012
    Age : 30
    Localisation : vichy

    Re: ajout bouton

    Message  mr_s.crow le Ven 29 Juin - 15:07

    mon frere est un peu impulsif et surtout tres tres tres mauvais perdant, c'est d'ailleurs pour ça qu'il ne joue pas au FPS en ligne


    _________________
    Les hommes sont comme les chiffres : ils n'acquièrent de valeur que par leur position.

    .
    avatar
    ImPacT HEAVY

    Messages : 40
    Date d'inscription : 16/06/2012

    Re: ajout bouton

    Message  ImPacT HEAVY le Lun 2 Juil - 15:40

    j ai edité mon premier post et oublier de préciser que j utilise une housse en silicone pour proteger le tout de la transpiration des mains et que ca fasse moins laid
    avatar
    ImPacT Cool
    Admin

    Messages : 1026
    Date d'inscription : 17/06/2012
    Age : 46
    Localisation : Belgique

    Re: ajout bouton

    Message  ImPacT Cool le Lun 2 Juil - 17:24

    bigbee a écrit:j ai edité mon premier post et oublier de préciser que j utilise une housse en silicone pour proteger le tout de la transpiration des mains et que ca fasse moins laid

    Tu es qq un de précieux... C est un toc ou tu es très méticuleux Smile Very Happy Laughing


    _________________
    CarpeDiem Smile
    Dommage pour Karl Schwarzschild Crying or Very sad
    The poilu
    avatar
    ImPacT l WraTh
    Admin

    Messages : 389
    Date d'inscription : 15/06/2012
    Age : 30
    Localisation : 64 - Pyrénées Atlantiques

    Re: ajout bouton

    Message  ImPacT l WraTh le Lun 2 Juil - 19:20

    Ca doit venir de la pâtisserie hihihi
    avatar
    ImPacT HEAVY

    Messages : 40
    Date d'inscription : 16/06/2012

    Re: ajout bouton

    Message  ImPacT HEAVY le Mar 3 Juil - 6:46

    lol j aime les choses bien faite pour la housse je l ai reçu en achetant des jeu d occas il y a longtemp c etait une promo dans une boutique du coin mais c est utile Very Happy

    leodagan

    Messages : 6
    Date d'inscription : 12/07/2012

    re:ajout bouton

    Message  leodagan le Jeu 12 Juil - 23:19

    Bonjour,Bonsoir

    je ne comprend pas bien cette phrase

    "on soude les fils sur le bouton puis un sur la phase que vous venez de gratter et l autre au niveau de la soudure de la borne - des piles remonter la manette "


    je ne comprend pas ou sur le circuit il faut souder le fil aux niveau de "la borne - "

    j’espère avoir une réponse malgré que ce topic soit assez vieux, mais même après de long recherche sur google et youtube peux de personne explique se procédé

    merci pour les futur réponse.
    avatar
    ImPacT HEAVY

    Messages : 40
    Date d'inscription : 16/06/2012

    Re: ajout bouton

    Message  ImPacT HEAVY le Ven 13 Juil - 7:50

    a l arriere de la manette tu a deux especes de ressort qui servent de contact lorsque tu met des piles dans ta commande si tu regarde a leurs base sur le circuit imprimé tu verra il y a le signe - et + ,le - ,est la masse géneral de la carte mere de la manette

    leodagan

    Messages : 6
    Date d'inscription : 12/07/2012

    re:ajout bouton

    Message  leodagan le Ven 13 Juil - 19:59

    merci pour la réponse rapide,

    tu parle de ça ?



    si oui,où exactement il faut souder le fil ? (je suppose juste sur la barre mais je préfère être sur)

    pour le bouton A c'est le même procédé ?

    ne trouvant aucun tuto j'avais commencé tous seul ,et donc j'avais gratter le vert du circuit juste a coter du carbone ,en croyant que le bouton B et le Bouton dupliquer aller fonctionné ,malheureusement aucun bouton ne marche (ne vous inquiété pas j'ai essayé sur une veille manette)
    donc c'étais pour savoir que si ont fait ce système,le bouton principale ne fonctionnera plus ?

    merci.


    Dernière édition par leodagan le Ven 13 Juil - 20:00, édité 1 fois (Raison : non fini)
    avatar
    ImPacT HEAVY

    Messages : 40
    Date d'inscription : 16/06/2012

    Re: ajout bouton

    Message  ImPacT HEAVY le Ven 13 Juil - 22:45

    oui c est bien ce - la mais de l autre coté de la carte la ou la barre est souder tu rajoute juste la masse de ton bouton dessus .perso vu que j ai deporté 4 boutons j ai relier les 4 masse ensemble comme ca il n y a qu un fil a souder sur la carte .
    et oui les bouttons principaux reste fonctionnels il faut pas faire des soudure trop epaisses. Very Happy

    leodagan

    Messages : 6
    Date d'inscription : 12/07/2012

    re:ajout bouton

    Message  leodagan le Ven 13 Juil - 23:19

    ok d'accord

    sans abusé de ton temps tu pourra me faire d'autre photo pour que je puisse bien comprendre

    (parce que sur ma deuxième manette test ça ne marche toujours pas Neutral et la j'ai plus le droit a l’erreur sur ma manette principal)

    merci de ton aide.
    avatar
    ImPacT HEAVY

    Messages : 40
    Date d'inscription : 16/06/2012

    Re: ajout bouton

    Message  ImPacT HEAVY le Sam 14 Juil - 6:48

    ok je vien de monter mon system dans une nouvelle coque je te fait ca pour cet aprem
    avatar
    ImPacT HEAVY

    Messages : 40
    Date d'inscription : 16/06/2012

    Re: ajout bouton

    Message  ImPacT HEAVY le Sam 14 Juil - 7:41

    d ailleur je suis a la recherche d une vielle manette la plus vielle (sans fils )possible ,les blanche qui etait livré avec la console a ca sortie !
    peut importe l etat tant que la carte mere n est pas craquer je prend ,je prie que l un de vous ais ca au fond de son armoire bounce bounce bounce
    avatar
    ImPacT l WraTh
    Admin

    Messages : 389
    Date d'inscription : 15/06/2012
    Age : 30
    Localisation : 64 - Pyrénées Atlantiques

    Re: ajout bouton

    Message  ImPacT l WraTh le Sam 14 Juil - 7:54

    j'ai deux manettes qui fonctionnent parfaitement je ne pourrais t'aider dsl mais le frère de crow va pouvoir arranger ça mdr
    avatar
    ImPacT AvenGeR
    Admin

    Messages : 316
    Date d'inscription : 16/06/2012
    Age : 25

    Re: ajout bouton

    Message  ImPacT AvenGeR le Sam 14 Juil - 9:46

    J'en ai plusieurs aussi, des blanches fournies avec la xbox, sans fil. Mais je m'en sert toujours, peut-être que si j'en achète une autre, je t'en ferais don.

    leodagan

    Messages : 6
    Date d'inscription : 12/07/2012

    re:ajout bouton

    Message  leodagan le Sam 14 Juil - 15:04

    ok merci et désolé mais pour la manette je les avait vendu pour une sans fil a l'époque Crying or Very sad
    avatar
    ImPacT HEAVY

    Messages : 40
    Date d'inscription : 16/06/2012

    Re: ajout bouton

    Message  ImPacT HEAVY le Sam 14 Juil - 19:20



    jespere que ça t aidera

    sur la photos du bas tu voit les fils qui son souder sur les boutons les blanc sont les 4 masses et les 4 rouge sont les 4 (+) relié chacun a un bouton

    sur la photo du haut en bas de la carte la ou il y a un petit bout de fil coupé c est la qu il faut souder la masse

    leodagan

    Messages : 6
    Date d'inscription : 12/07/2012

    re:ajout bouton

    Message  leodagan le Sam 14 Juil - 21:47

    ok merci je vais voire se que je peut faire
